■型号说明

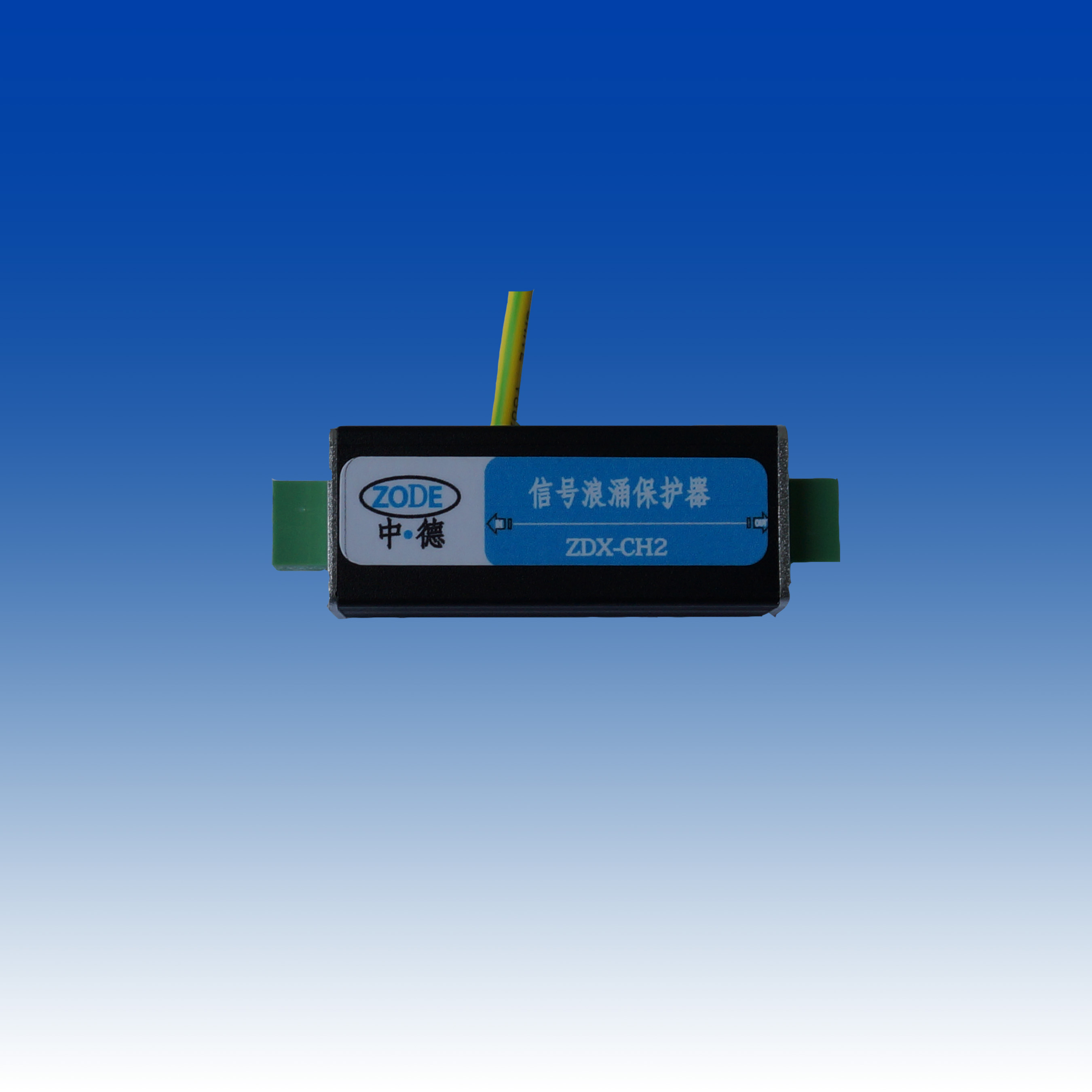

    ZDX-CH2（2线）控制信号浪涌保护器  品牌：中德

■产品介绍

    本产品采用金属外壳，外型美观，安装接线方便，具有防尘，防腐蚀，阻燃，电磁屏蔽等功能。本产品为串联方式，适用于DDN数字数据网、视频解码器、PLC可编程工业控制总线、4-20mA（电流环）、RS232/ RS422/RS485/RS423接口，SDLC同步数据工业总线设备接口I/O保护。采用串联方式连接，安装于被保护设备之间，接口为标准RS232/ RS422/RS485/RS423接口。具有4根线输入及4线输出。

■产品特点:
   1.多级保护，流通容量大；
   2.核心元件均经过严格筛选，且选用国际名牌产品，性能优越；
   3.内置快速半导体保护器件，响应速度快；
   4.低电容、电感设计，传输性能优越；
   5.高传输频率，插入损耗小；
   6.限制电压极低
   7.生产工艺先进，外形美观；
   8.安装维护方便。

■产品参数

485信号浪涌保护器技术参数/型号ZDX-CH2标称工作电压Uo5-110V5-110V标称放电电流In(8/20)5kA5kA最大放电电流Imax(8/20)10kA10kA限制电压Up20-300V20-300V响应时间tA≤1ns≤1ns传输速率Vs2MBps2MBps插入损耗aE≤0.3db≤0.3db温度范围-40℃/+70℃-40℃/+70℃保护针脚一对线一对线连接形式压接端子卡接式防护等级IP30IP20外形尺寸(mm)83×25×2535mmDIN导轨，依据EN 60715
